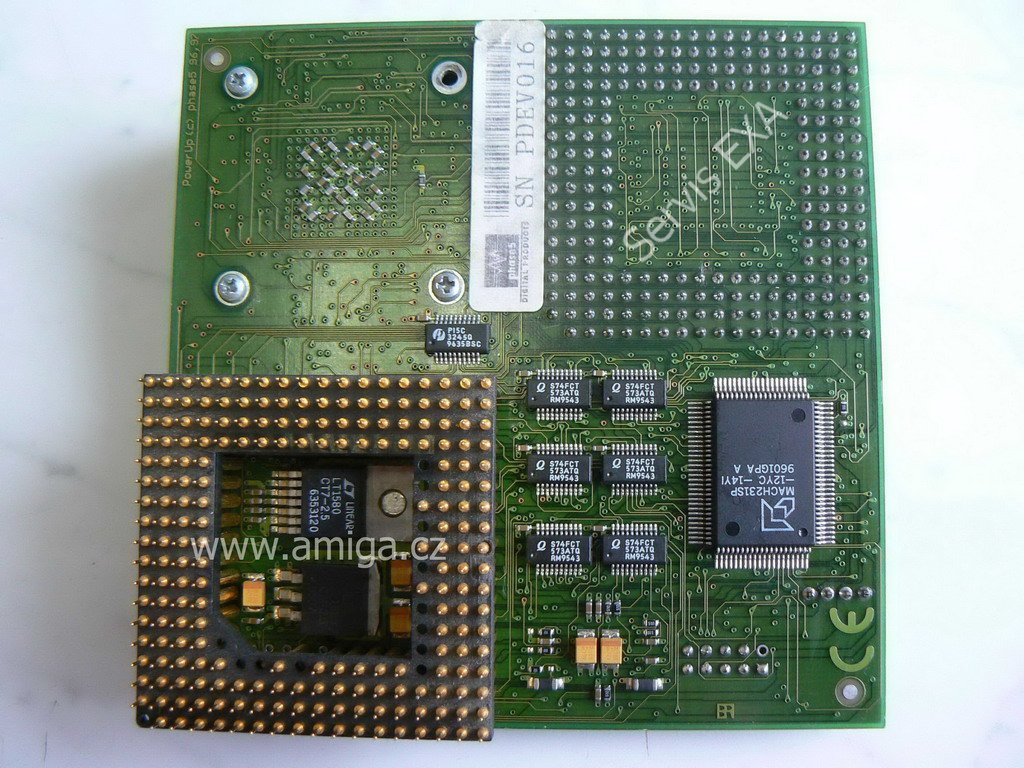

Power for PPC-2.5Volt

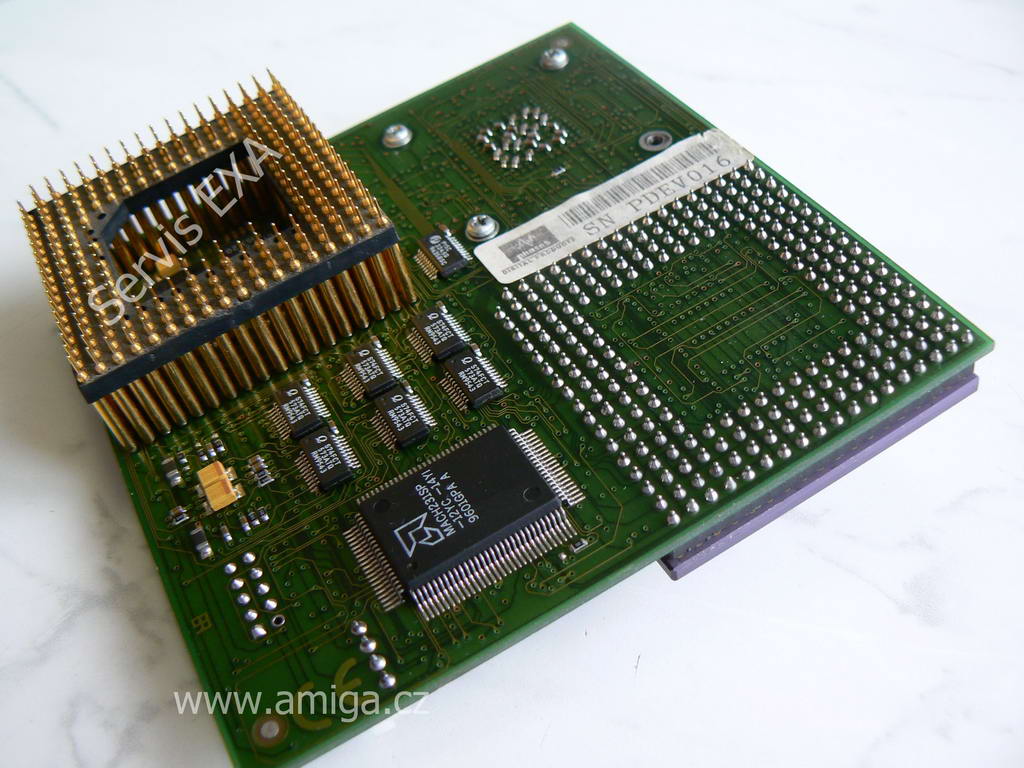

Back View-pin

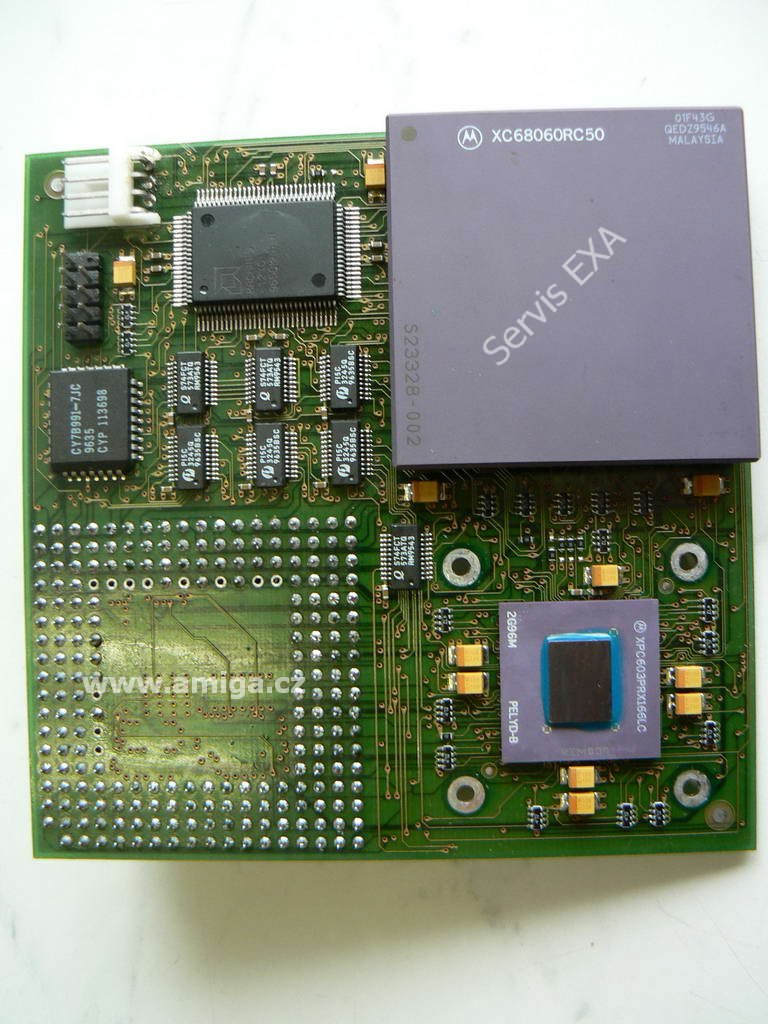

CPU-060 + PPC603
I tento obvzláště pěknej kousek Amiga-HW stojí za zhlédnutí. Jedná se o vývojářský modul – prototyp od známé phase 5. Je to v podstatě adaptér, kterej se šoupne místo CPU-060, kde je navíc ještě PPC 603e/150
Ještě dříve než Jsem si na něj šáhnul, tak Jsem po něm pošilhával zde:
http://powerup.amigaworld.de/index.php?lang=de&page=36
a marně se viděl, jak si jej cpu do Své A-500+T spolu ještě s jiným HW a jak se to dohromady bude chovat, jestli Mě Amiga neuletí ze stolu,atd.
Tohoto HW bylo vyrobeno jen velmi málo kousků a momentálně Mě leží na stole před čumákem dva z nich,ale zatím nefunkční.
Jeden Exemplář makal do poslední chvíle, dokud nelehlo PPC. Na druhém je bouchlej MACH-čip, tudíž mám za úkol z těchto dvou zkompletovat jeden Funkční.
Zde jsou na čumendu další dvě fotéčky. Další Info + Testy věřím, že poskytne Majitel – Sveta.

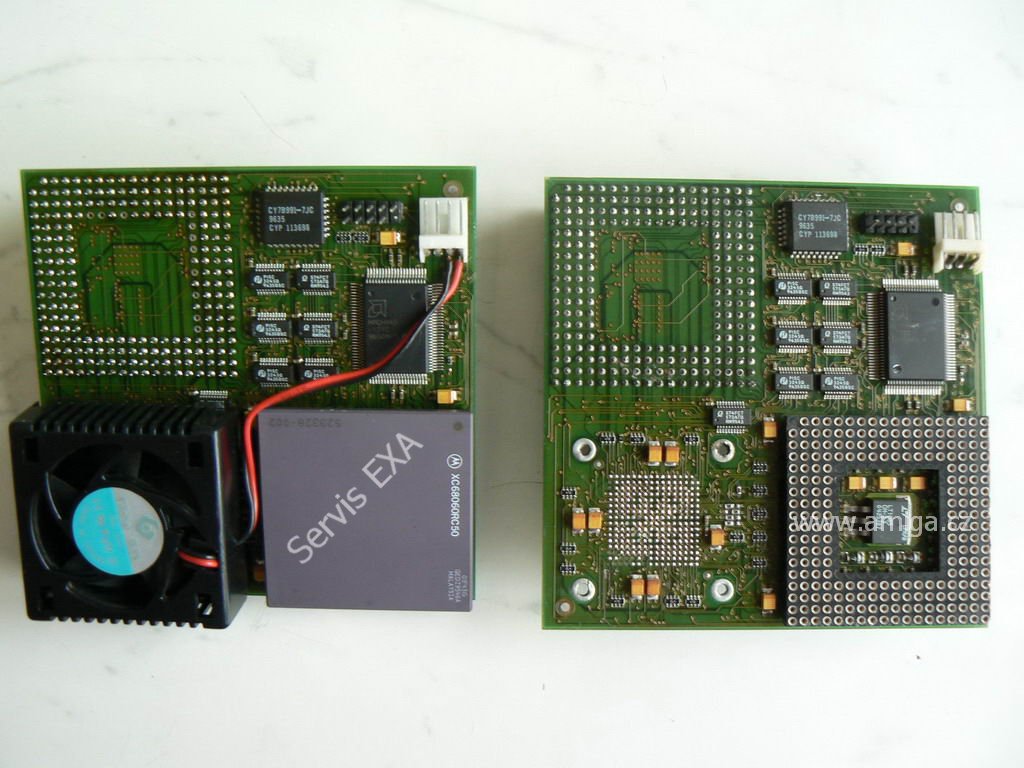

2x PowerUP_Front

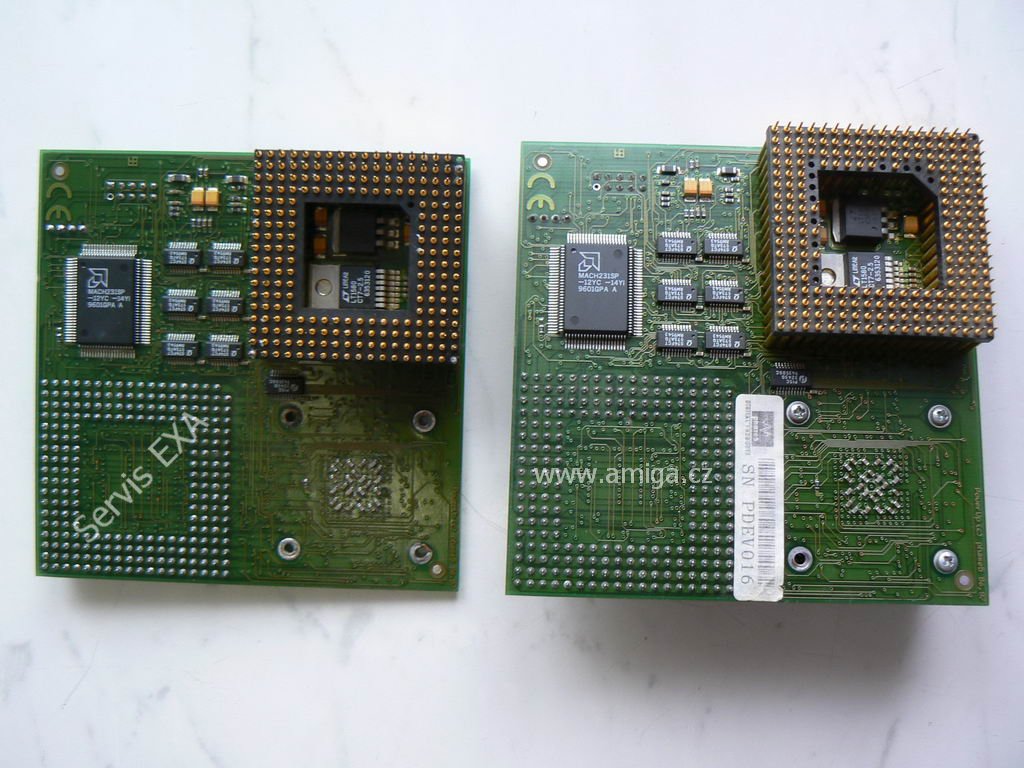

2x PowerUP_Back

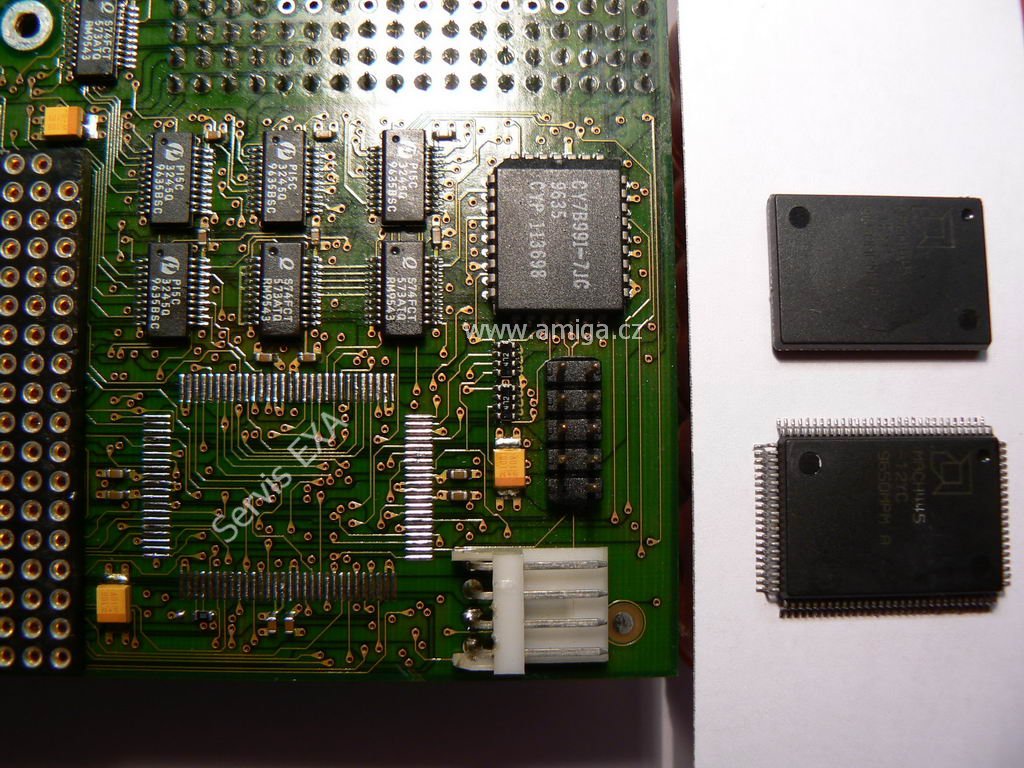

PCB připraveno pro pájení

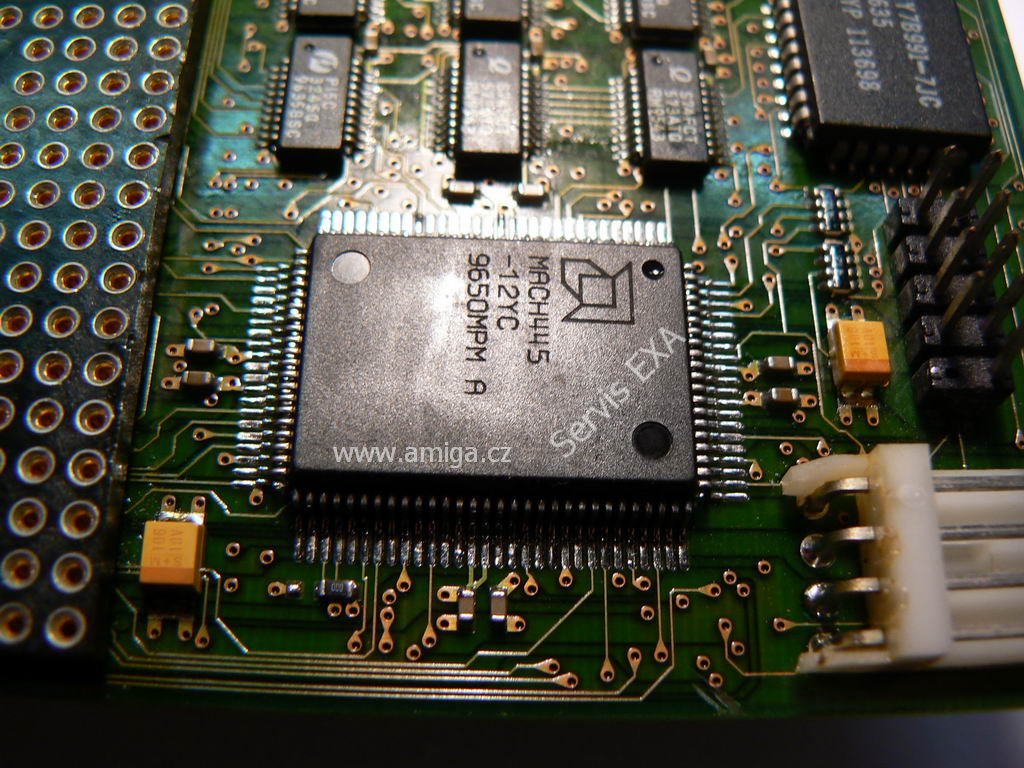

Hotovo-New MACH čip
Takže zde veřejně děkuji EXOvi za repair mého jednoho Developer PPC 603 modulu, který je working
a funguje i v mé A500+ s Blizzardem 2060!!!
Pár screenů řekne vše…

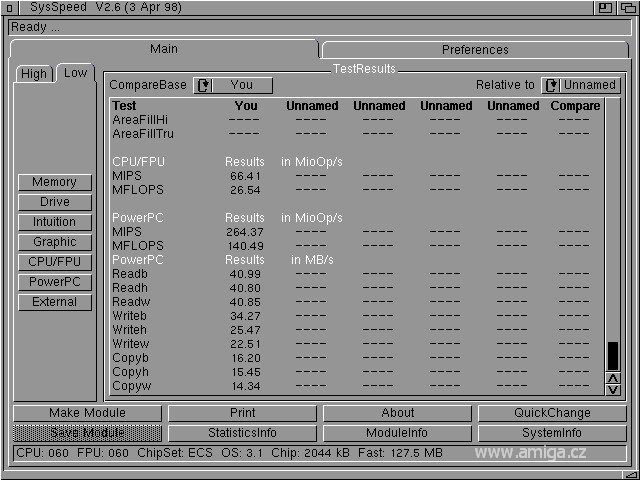

SysSpeed & Developer PPC 603 in A500+

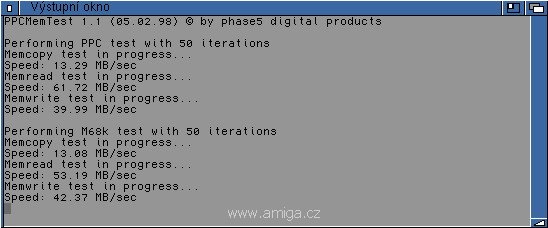

PPC & 68k memory test

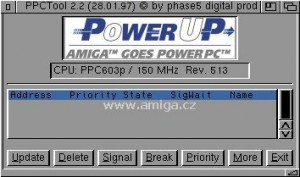

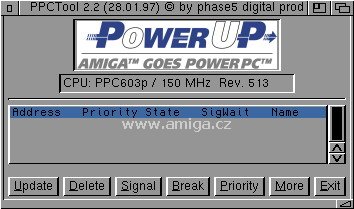

PPCTool by phase5
AMIGA FOREVER! AMIGA FOREVER! AMIGA FOREVER! AMIGA FOREVER! AMIGA FOREVER! AMIGA FOREVER!
My config:
Commodore Amiga 500+ rev. 8A1, 2 MB Chip RAM, Blizzard 2060 (128 MB Fast RAM) + Developer PPC 603/166 (150 MHz), Micronik A500T Zorro II BusBoard, Picasso IV with active FlickerFixer via original VT adapter for Denise IC
Hardware,Elektronika,Servisní opravy,BGA Technologie,Návrhy PCB,Foto.
Hele, EXO, co tam rovnou přilepit MPC603RRX300LC…?
Kuurňa, to by bylo maso….
Držím palce. Pěkný kousek. Klacek
No maso by to možná bylo, ale 300 MHz PowerPC CPU bylo právě na té druhé kartě a jak to dopadlo a taky BGA reballing není žádná prdel. Není lepení jako lepení, někdy méně je ve finále více. Uvidíme až jak dopadne repair s MACH čipem…
Tak saamo, není lepení jako lepení, chce to kvalitní IRDA mašinu a hlavně nepoužitej čip s „kuličkama“…
Jo…300MHz…tak to by byl fakt Nášup !!! No ale je tady jeden faktor: Tohle železo Mě momentálně neříká Pane,Haha ! Samosebou,že bych neuvažoval ani minutku ! Momentálně tady mám jednu PPC603/275MHz,tak už to budu muset nalepit na nějakou kartičku.
No a s tou BGA-Technologii je to už tak akutní,že se také budu muset dovybavit nějakýma dalšíma inštrumentama.Dá se to dělat i bez Infra-lampy.Kuličky 0.5/1000ks-99Kč.
No ono dalo pěknou fušku sehnat ten druhý, relativně též funkční (po osazení PPC) developer modul. Dva moduly vedle sebe to se nevidí jen tak a hlavně to je taky velmi drahý špás! Proto zatím budu happy, když bude jeden full working a případný upgrade na 300 MHz s mega rizikem s tím spojeným zvážím. Uvidíme. Jinak první developer PPC modul ikdyž se zjevně vadným MACH čipem pochází přímo od člověka, který pracoval v německém Microniku – všem jistě známá cool firma.
Chalani co mate doma este za poklady? WALKERa?? co??
All: Please každého kdo by věděl bližší info k těm MACH čipům ať se ozve. (např. zda a jak lze vyčíst jejich obsah pro backup) – bohužel DCE již několik let nedělá do Amiga hw a ani na emaily nikomu neodpovídají. Pokud by se nějakým způsobem podařilo vytáhnout obsah tak by teoreticky mohl druhý developer ppc modul sloužit k „pokusu“ s 300 MHz. Modul má na sobě i konektor, který je možná něco jako Jtag a plní se pomocí něho oba MACH čipy přimo až na desce. Prostě každé MACH info vítáno. Díky! PS. Možná asi ani DCE nemá obsahy MACHů, jelikož to je produkt phase5 a ještě vývojářský. PS2. V problematice MACH čipů se nevyznám tak berte moje info a myšlenky u země.
@venox: Ahoj, tak Walker je jedna z věcí, kterou skutečně (zatím) nemám.
Walkera se pokusíme vylákat na test
Vím o jednom, který je a není funkční – možná by majitel za jeho uschopnění i na zápujčku přistoupil.
Ani Já sice Walkera nemám,ale pokus se ukázat ostatním co můžeš nabídnout TY osobně Zdejší Amiga-Komunitě na čumendu , můžeš si bejt jistej, že to uvítají zde všichni !!!
Takže PPC modul s „new“ MACH čipem je zpět (very good work from EXA!) a snad brzo proběhne first power test a uvidí se…
Takže jedno good info ode mě. Celou neděli jsem věnoval A500+ v toweru a otestoval EXOu opravený Developer PPC – FUNGUJE!!! Pod OS 3.9 jede krásně i PPC 603/150, ale já si dal za ůkol větší sousto – Amiga OS 4.0 Další info ve fóru…
Nářez, ale tohle je spíš na článek, než na fórum, ne?
Neboj, článek bude to je jasný i včetně foto a screenů, ale ještě bych chtěl rozjet ten OS 4.0 a jelikož zatím nic tak třeba ve fóru dostanu od někoho help.
Já bych to ve zkratce shrnul: Sveta si umanul, že naučí A-500+ lítat, to bude perlička až se tak stane,pak by to už nechtělo Screeny a fotky,ale přímo klípky, Haha !
@EXA: Ty mi čteš myšlenky… Na videu zapracuju, protože už takto s OS 3.9 to je cool hw upgrade, který se nevidí každý den.
…Jooo a pak ten klípek pošli Misticovi a ten Ti z toho udělá Anim a bude to Nášup pro každou Amigfa-Party !!!
@EXA: Nepředbíhej.
Uvidím ještě jak taky dopadne ten OS 4.0 Classic…
Nééé,to bych si nedovolil,jen Jsem krapétek popustil Fantazii úzdu. A pro sichr si to ještě přikurtuj k topení,abych nezapoměl. A na ty Machy si můžeš po néležité úvaze dát i vodní chlazení,to ještě nikdo nemá !
Takže jsem právě pro nevěřící Tomáše a i všechny ostatní přidal slíbené screeny pořízené na REAL A500+ s Blizzardem 2060 jak jinak než s pomocí SGrabuPPC.
Nezbejvá Mě je Ti pogratulovat !!! Bude to postačující ?
Díky. Zda to bude jako důkaz postačující se mě neptej. Jsem několikrát psal, že já nepíšu na základě pouhých překladů, ale ná základě REAL hardware, který vlastním a mám ho otestovaný. Bohužel přesto se najdou lidi, kteří si myslí, že když oni ten hardware nemají tak to prostě neexistuje viz. třeba Access žééé.
Tak po delší době „malý“ hw upgrade, CyberVision 64/3D šla do jiné Amigy a teď mám v Micronik ZII BusBoardu spokojeně pracující Picasso IV včetně aktivního FlickerFixeru - pomocí originál VT adaptéru na Denisu. Později bude ještě PIV upgradována sound modulem Concierto atd. + doplňím fotečky.
