S tímto problémem se musí chtě-nechtě setkat každej, kdo používá Turbínky Blizzard a sežene si SIMM-128MB. Do B-1240 / 1260 takovejto SIMM sice napcháte, ale skoro vždy bude v kolizi s chladičem a větráčkem na CPU, což se dá i tak vyřešit, že chladič nebude uprostřed. No a to už vůbec nemluvě vo tom, že by si někdo chtěl takovou SIMMku dát do B-1230… nesmysl. Samosebou, že třeba ten kdo vlastní SCSI-Kit pro MK4, tak tam se to dá, ale kdo jej nemá, je vodkázanej pouze na nějaké třeba 32MB SIMMky.
Mě to nějak nedalo, proč bych měl být takto stísněnej místem a v tu ránu letěla patice pro SIMM z Turbínky do pryč. Z nějakého starého PeCkového MB Jsem sundal stejnou patici, ale takovou co je kolmá k PCB a šup s ní na Turbínku a v tu ránu je místa na tancování a na výslednej efekt se koukněte zde. Tedy 128MB na Turbínce a dalších 128MB na SCSI-Kitu a je vystaráno a Turbínka letí do A-1200 T.
Pokud by někoho inspiroval tento Můj příspěvek, doporučuji dávat si majzla při odsávání pinů patice pro SIMMku, jdou tam dost malého průměru prokovy a vyškubnout je…Ufff, chudínka Turbínka ! Pokud by si na to někdo netroufal – tak helfnu. Jo a jen tak pro info: Ten oscilátor to není naaranžované, ona ta B-1260 Mě fakt na těch 80 MHz maká a bez toho, že by něco zhavarovalo a řeknu Vám, že to je poznat, ( mučil Jsem to nyní celej weekend, viz. screen pro nevěřící ) ! Jeden vobrázek je Tubrínka bez SIMM-patice. Toto foto Jsem zde dal také proto, kdyby se někomu nechtě poškubaly cestičky na PCB, tedy pro případnou opravu. Na jedné z fotek můžete jasně porovnat velikosti SIMMek 32MB a 128MB.
Jako dodatek ještě přidávám přeorávku B-1230.

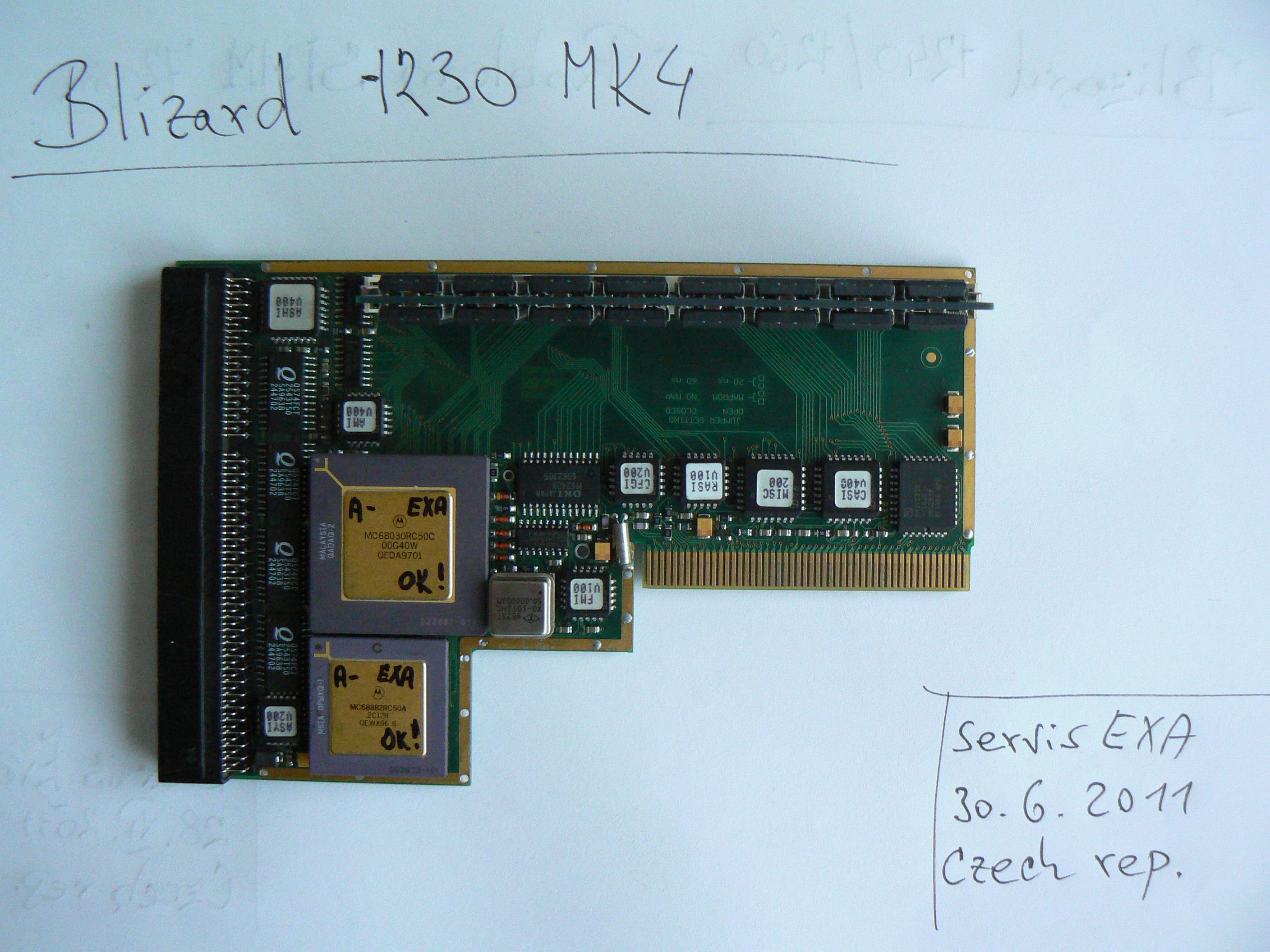

B-1230 MK4 po úpravě

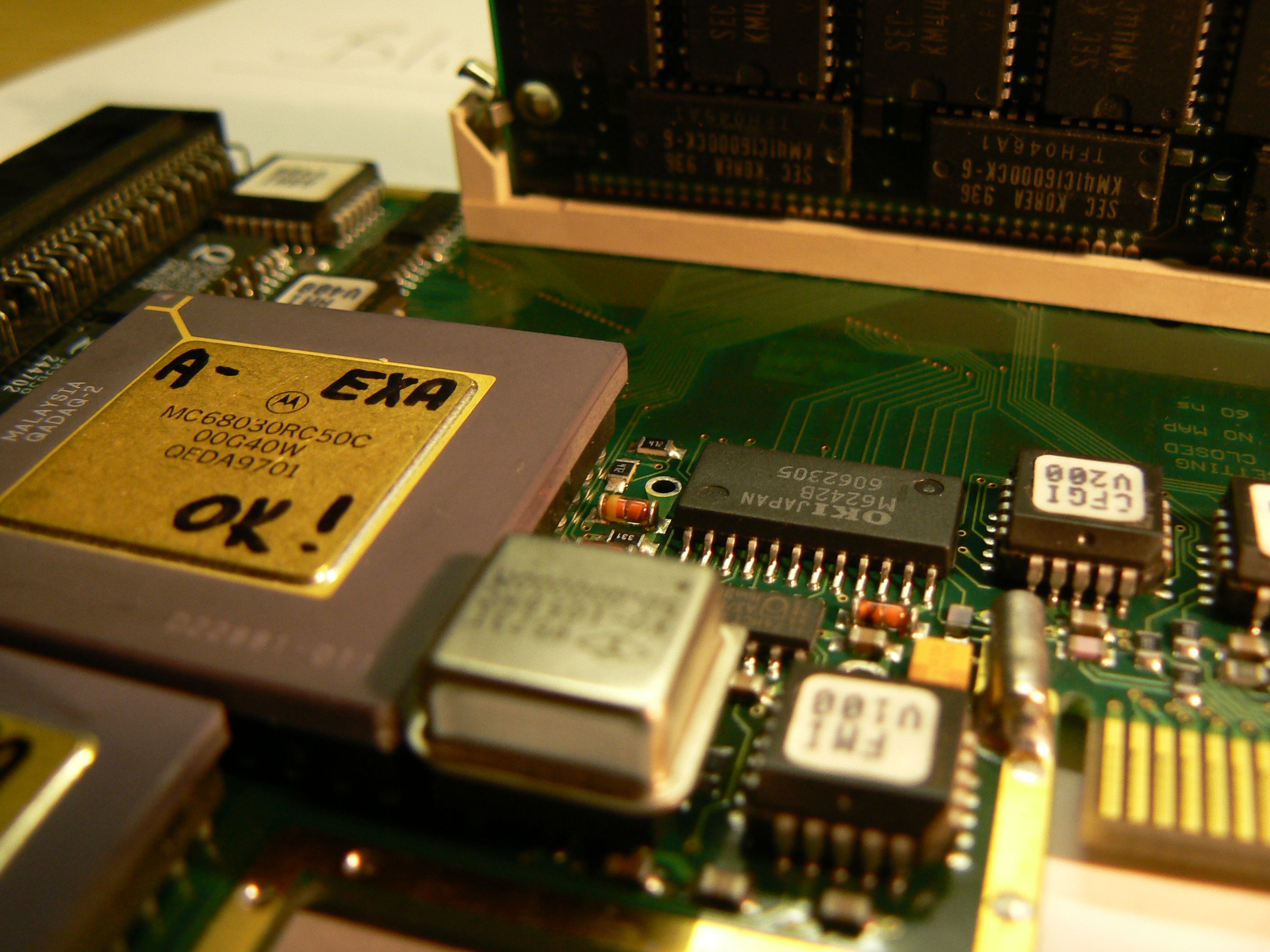

B-1230 MK4 Detail

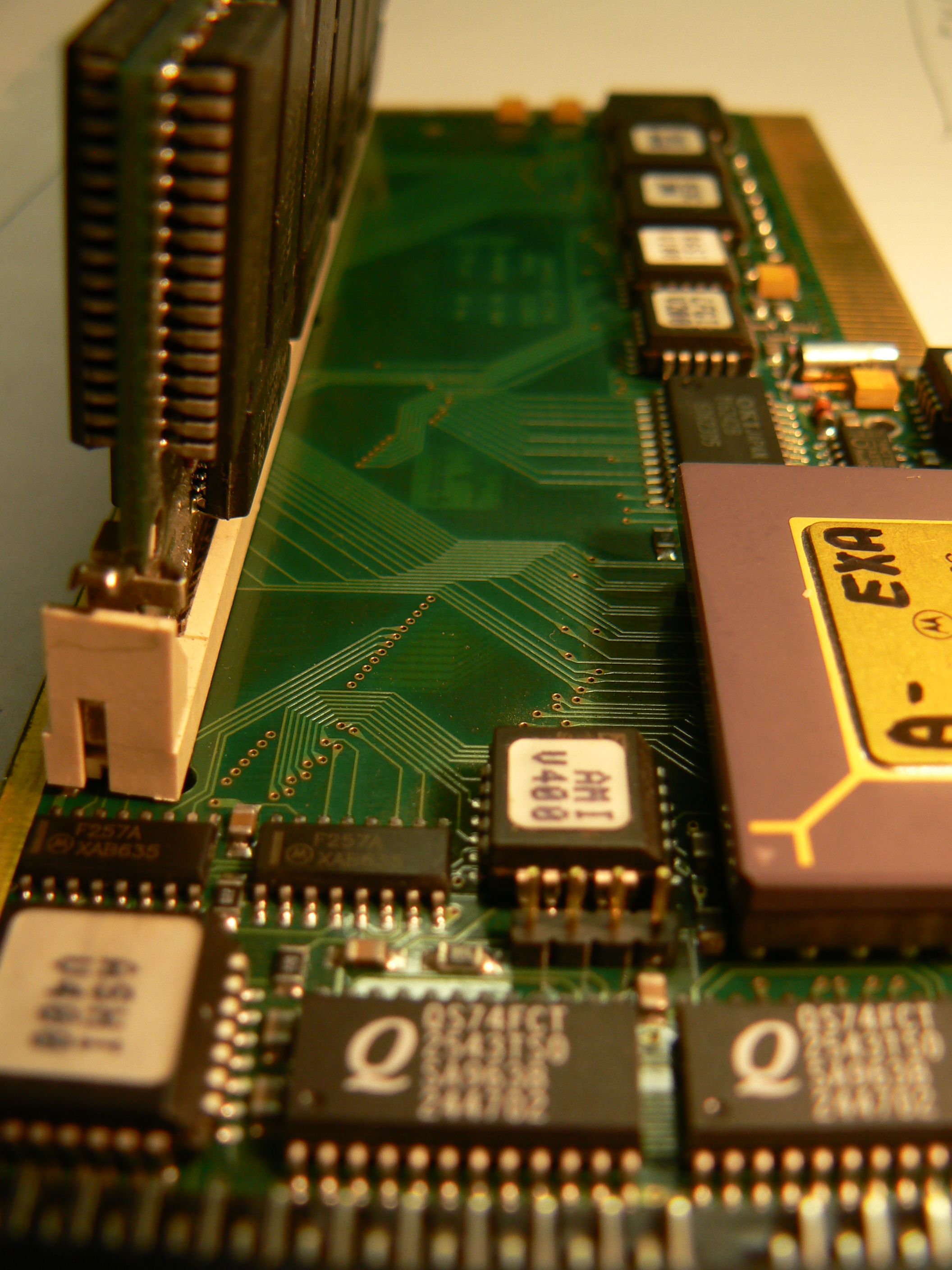

B-1230 MK4 Detail SIMM

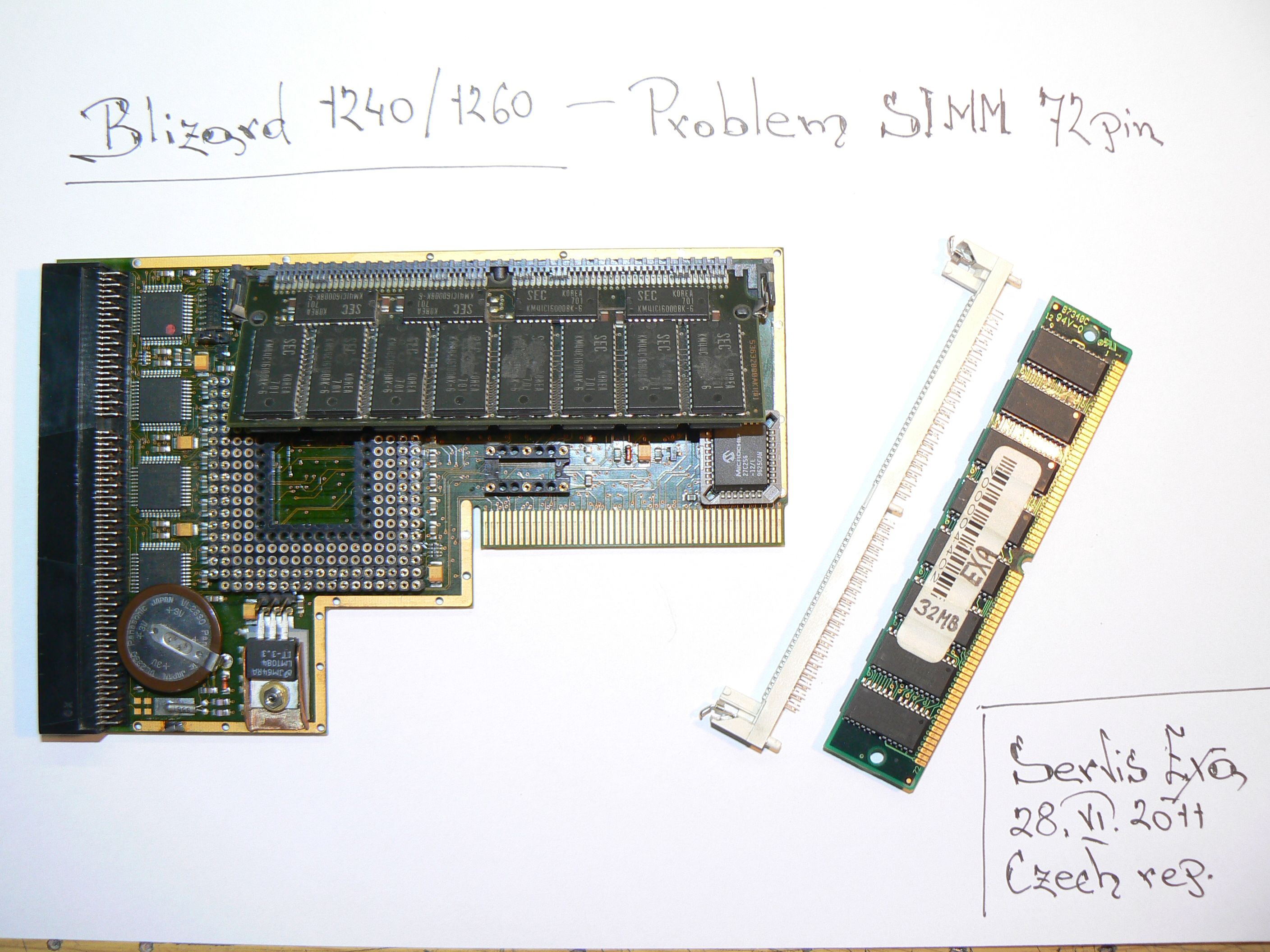

Taková je skutečnost

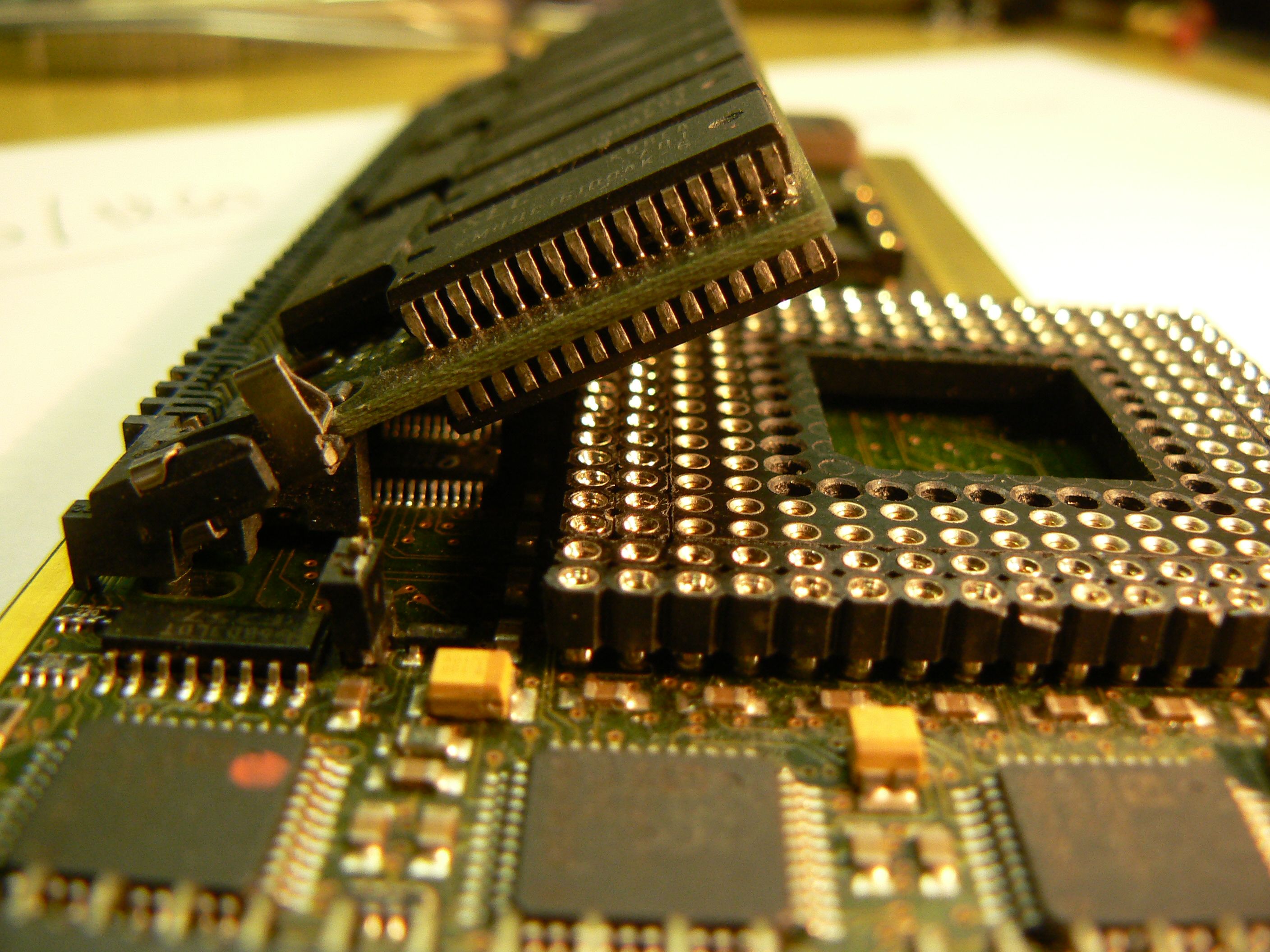

Minimum místa

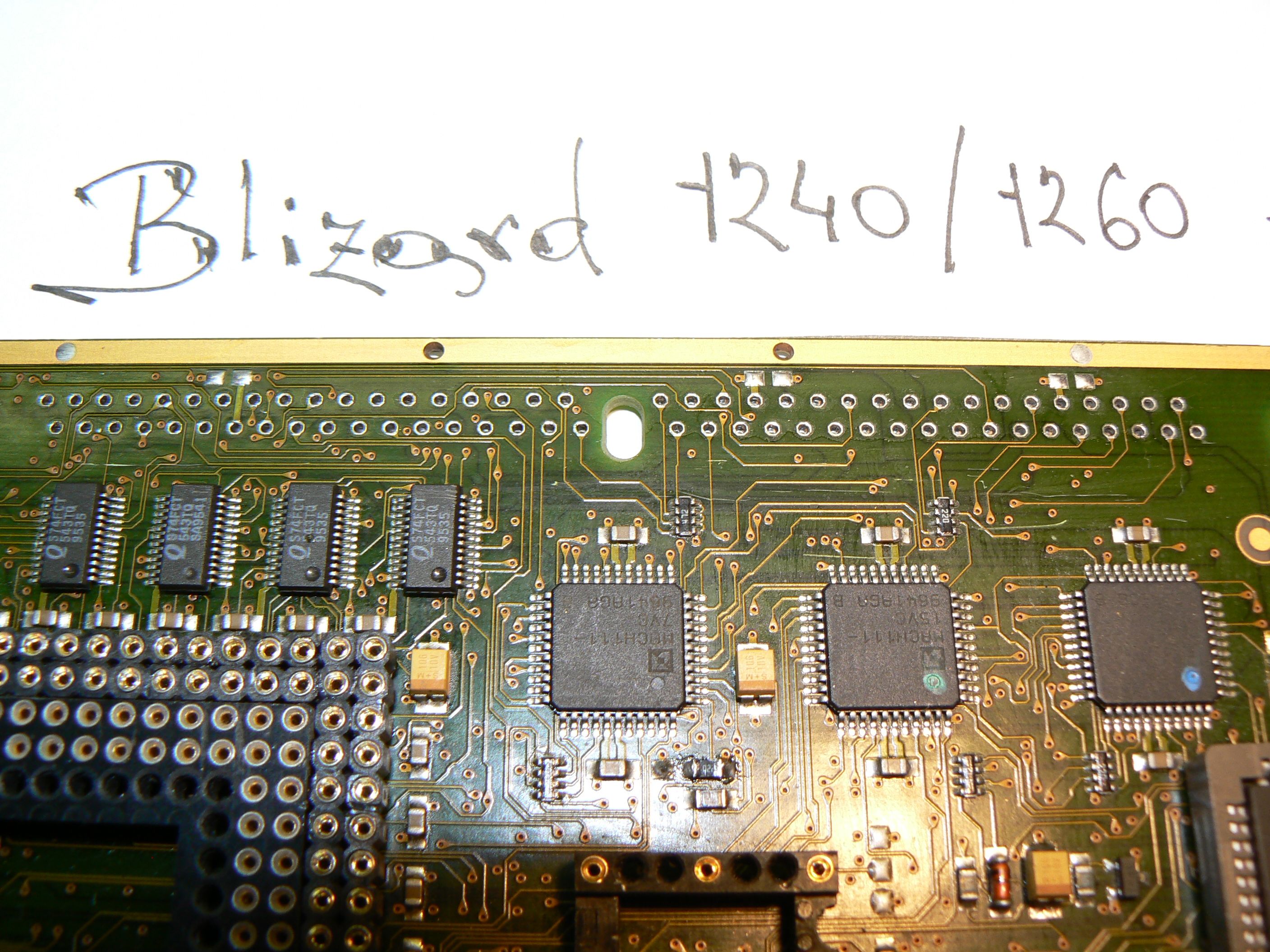

PCB bez patice SIMM

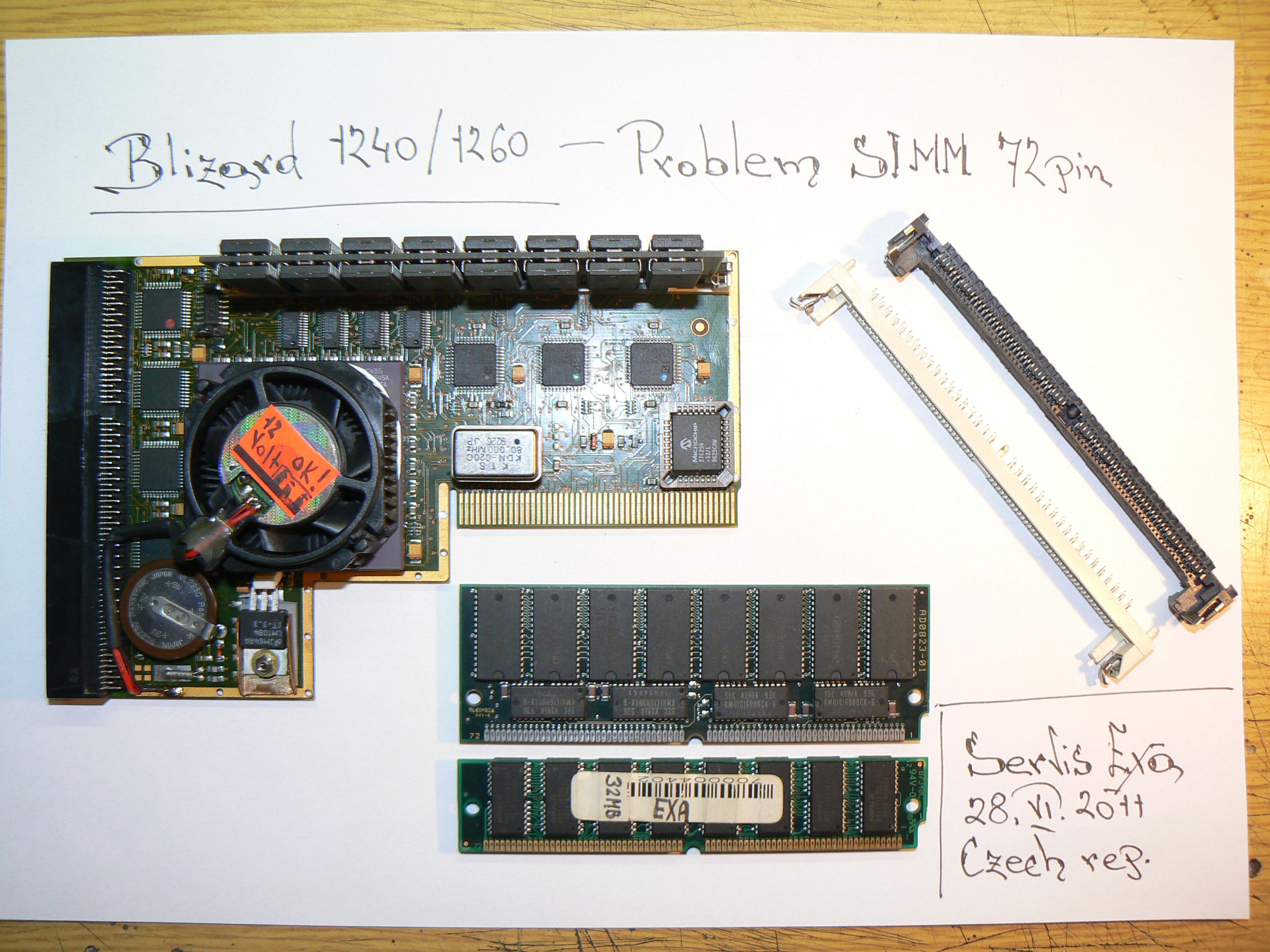

Hotovo a dvě SIMMky k porovnání

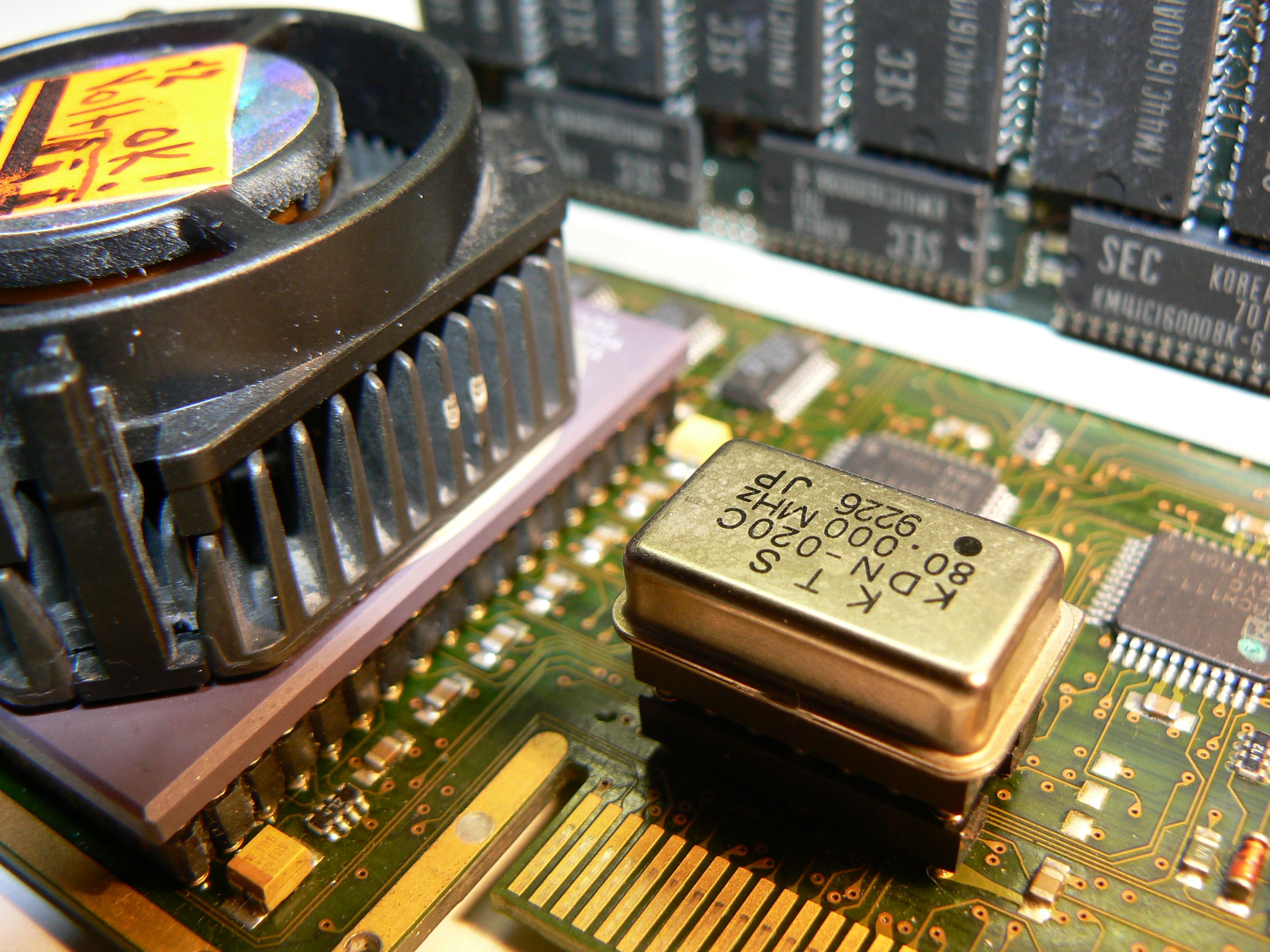

Detail k namlsání

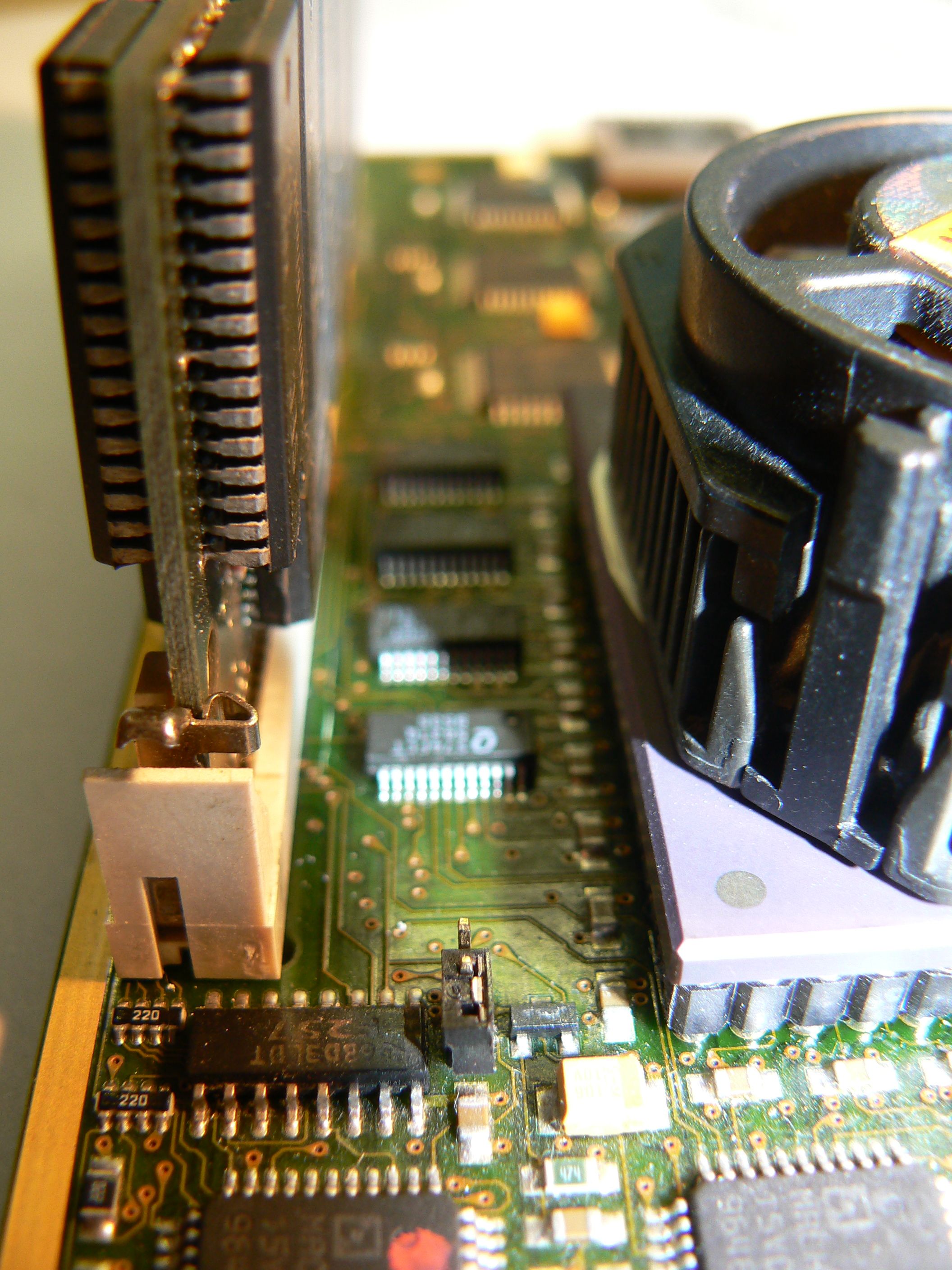

Detail úpravy B-1260

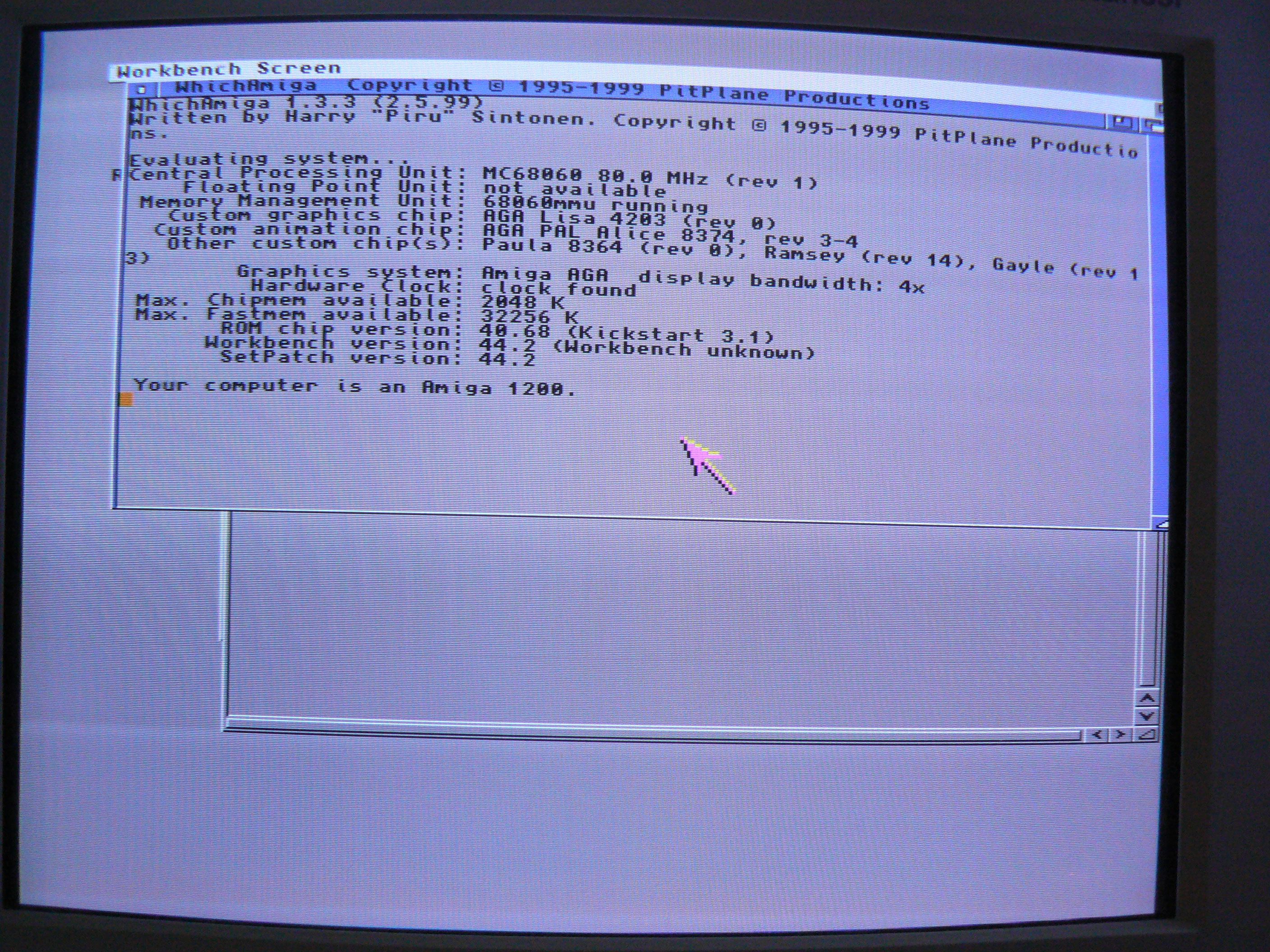

Screen - Testíček My B-1260/80MHz
Hardware,Elektronika,Servisní opravy,BGA Technologie,Návrhy PCB,Foto.
Exo – skvělá práce!!! Na všech Tvých pracích se mi nesmírně líbí preciznost a dotažení i těch nejmenších detailů!!! Klobouk dolů
@Diabol : Jooo…Díííky Moooc ! Myslím,že je zbytečné se rozepisovat, že pokud se něco udělá tzv. Horkou jehlou,tedy,že se práce vodflinkne,tak logicky jsou z toho následky ze špatným koncem ! Nesnáším Polovičatou práci !
To ti fakt bezi na 80MHz 68060 rev. 1? Ja mel za to, ze dobre jde pretaktovat jen rev. 5 a 6.
ANO,fakt to maká na těch 80MHz ! Ale je samosebou,že pokud tam šoupnu SCSI-Kit,tak musím slevit na 60MHz a s tím se nedá nic dělat ! Zkoušel Jsem i 100MHz,( v GM ho měli omylem ),ale jelo to pouze do naběhnutí WB a pak se to kouslo.Ještě vyskouším jinej Stabilizátor.Ten co se tam dává standartně je rovných 3.3Volt,ale jsou i takové s napětím 3.38V,nebo 3.42Volt. Myslím,že by to mělo makat ! I u PéCka,když se taktuje vo něco výš,tak se musí vo chloupek zdvihnout napětí pro Core.Uvařit by se to nemělo,chlazení mám dost dobré a i na těch 80MHz po celodenním provozu je CPU pouze vlažné.
Mne s reviziou 6 bezi SCSI kit na 66 MHz. Kupodivu karta nechcela bezat s 60 MHz oscilatorom (a to aj bez SCSI).
Tož to my, co jsme levá střeva a mám Amigu v keytopu, si hold zvyknem na to, že RAMka se toho CPU dotýká. Nějak jsem s tím ovšem neměl problém – sic jsem se bál, že teplo bude způsobovat chyby a pády, ale nějak to drží i při celodenním provozu. Ovšem kdybych tam měl chladič, tak mám smolípka pacholíka a tvé řešení je v takovém případě naprosto nezbytné.
